Pengenalan VLAN dan Implementasinya dalam Jaringan Komputer

Seiring berkembangnya kebutuhan jaringan komputer yang semakin kompleks dan luas, pengelolaan lalu lintas data menjadi sangat penting. Dalam jaringan besar, terutama pada perusahaan, kampus, atau lembaga pemerintahan, efisiensi dan keamanan jaringan harus dijaga agar tidak terjadi kemacetan data atau kebocoran informasi.

Salah satu solusi yang banyak digunakan dalam manajemen jaringan skala menengah hingga besar adalah VLAN (Virtual Local Area Network). VLAN memungkinkan pembagian jaringan secara logis tanpa harus mengubah struktur fisik kabel atau perangkat jaringan.

Artikel ini akan membahas secara menyeluruh mulai dari pengertian VLAN, manfaat, jenis-jenisnya, hingga bagaimana cara implementasinya di jaringan modern.

Pengertian VLAN

VLAN adalah singkatan dari Virtual Local Area Network, yaitu metode untuk memisahkan jaringan lokal (LAN) menjadi beberapa jaringan logis yang berbeda, meskipun perangkat-perangkat tersebut berada dalam jaringan fisik yang sama.

Dengan VLAN, kamu bisa membuat “jaringan terpisah” untuk masing-masing departemen atau fungsi (seperti HR, IT, Keuangan) meskipun semuanya menggunakan infrastruktur switch yang sama. VLAN memisahkan lalu lintas data, sehingga komunikasi antardepartemen menjadi lebih terstruktur, aman, dan efisien.

Mengimplementasikan VLAN dalam jaringan memiliki berbagai manfaat penting, di antaranya:

a. Isolasi Jaringan

VLAN memungkinkan pemisahan logis antarperangkat, sehingga data dari satu VLAN tidak bisa langsung diakses oleh VLAN lain tanpa konfigurasi tambahan.

b. Keamanan

Dengan isolasi tersebut, risiko penyadapan data dan serangan dari perangkat yang tidak berkepentingan menjadi lebih kecil.

c. Efisiensi dan Kinerja

Broadcast domain diperkecil, artinya lalu lintas data tidak tersebar ke semua perangkat, melainkan hanya ke perangkat dalam VLAN yang sama.

d. Fleksibilitas

Perangkat bisa dikelompokkan berdasarkan fungsi atau departemen, bukan lokasi fisik. Hal ini membuat manajemen jaringan lebih fleksibel.

e. Skalabilitas

Memudahkan pengembangan jaringan karena VLAN dapat dengan mudah ditambah atau dimodifikasi tanpa harus merombak kabel atau struktur jaringan.

Ada beberapa jenis VLAN yang umum digunakan dalam implementasi jaringan:

a. Data VLAN

Digunakan untuk memisahkan data pengguna berdasarkan fungsi, seperti VLAN untuk staf keuangan, admin, dan HR.

b. Voice VLAN

Dikhususkan untuk perangkat komunikasi seperti IP Phone. VLAN ini biasanya memiliki prioritas lebih tinggi karena berkaitan dengan kualitas suara.

c. Management VLAN

Digunakan untuk mengelola perangkat jaringan seperti switch dan access point. VLAN ini hanya bisa diakses oleh administrator.

d. Native VLAN

Jenis VLAN default yang digunakan untuk frame yang tidak diberi tag VLAN (dalam jaringan trunk). Biasanya diset pada VLAN 1.

e. Default VLAN

VLAN bawaan dari switch, biasanya VLAN 1, di mana semua port tergabung sebelum dikonfigurasi.

VLAN bekerja dengan cara menandai (tagging) paket data dengan ID tertentu (VLAN ID). Switch kemudian membaca tag tersebut dan hanya mengirimkan data ke port yang termasuk dalam VLAN yang sama. Dengan demikian, meskipun secara fisik perangkat terhubung ke switch yang sama, secara logis mereka berada dalam jaringan yang terpisah.

Ada dua tipe port dalam VLAN:

• Access Port: Port yang digunakan untuk menghubungkan perangkat ke VLAN tertentu.

• Trunk Port: Port yang membawa banyak VLAN sekaligus, biasa digunakan antar-switch.

a. Syarat Umum

Untuk mengimplementasikan VLAN, beberapa hal yang harus dipersiapkan:

• Switch yang mendukung VLAN (Layer 2 atau Layer 3 switch).

• Pengetahuan tentang IP Address dan subnetting.

• Konfigurasi access dan trunk port.

b. Contoh Topologi Sederhana

Misal kamu memiliki jaringan kantor dengan tiga departemen:

1. HRD

2. Keuangan

3. IT Support

Kamu ingin memisahkan ketiganya ke dalam VLAN:

• HRD → VLAN 10

• Keuangan → VLAN 20

• IT → VLAN 30

c. Langkah Implementasi

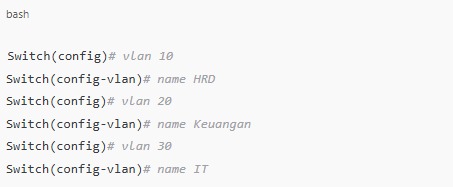

1. Buat VLAN di Switch

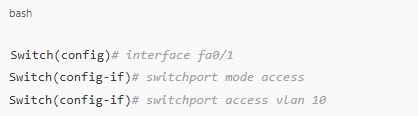

2. Assign Port ke VLAN

Misal port FastEthernet 0/1 dan 0/2 untuk HRD:

Lakukan hal serupa untuk VLAN 20 dan VLAN 30 di port yang berbeda.

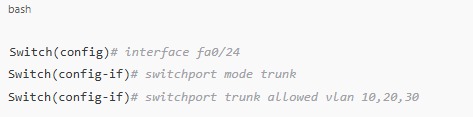

3. Konfigurasi Trunk untuk Antar-Switch

Jika ada dua switch:

4. Menambahkan Router (Jika Ingin Antar-VLAN Berkomunikasi)

Jika ingin VLAN 10 bisa berkomunikasi dengan VLAN 20 dan 30, dibutuhkan routing antar VLAN (Inter-VLAN Routing), biasanya melalui:

• Router-on-a-stick (Layer 3 router)

• Switch Layer 3 dengan SVIs (Switched Virtual Interface)

d. Penambahan IP Address

Setiap VLAN harus memiliki subnet IP berbeda. Contoh:

• VLAN 10 (HRD): 192.168.10.0/24

• VLAN 20 (Keuangan): 192.168.20.0/24

• VLAN 30 (IT): 192.168.30.0/24

IP ini diberikan ke masing-masing perangkat dalam VLAN-nya.

Situasi:

• Sebuah kantor memiliki 3 lantai, masing-masing digunakan oleh departemen berbeda.

• Masing-masing lantai memiliki switch yang dihubungkan ke switch utama.

Tujuan:

• Pisahkan jaringan tiap lantai tanpa mengganti infrastruktur fisik.

• Masing-masing departemen hanya bisa mengakses jaringannya sendiri.

• Lalu lintas data tidak saling mengganggu.

Solusi:

• Buat VLAN berdasarkan fungsi, bukan lokasi.

• Gunakan trunk port antar-switch.

• Terapkan VLAN tagging dan Inter-VLAN routing jika dibutuhkan komunikasi lintas VLAN.

Tantangan:

• Kesalahan dalam penetapan port bisa membuat perangkat tidak dapat terhubung.

• Trunk port yang tidak dikonfigurasi dengan benar menyebabkan data tidak sampai.

• Keamanan bisa terganggu jika VLAN tidak didesain dengan baik.

Tips:

• Selalu dokumentasikan ID VLAN dan port yang digunakan.

• Gunakan naming convention (penamaan VLAN) yang jelas.

• Cek kompatibilitas perangkat (switch Layer 2 vs Layer 3).

• Uji koneksi antar VLAN sebelum operasional penuh.

VLAN (Virtual LAN) merupakan solusi efisien untuk mengelola jaringan skala menengah hingga besar. Dengan VLAN, administrator bisa membagi jaringan menjadi beberapa segmen logis tanpa harus mengubah infrastruktur fisik. Hal ini membantu meningkatkan efisiensi, keamanan, dan skalabilitas jaringan.

Dengan pemahaman konsep VLAN serta langkah-langkah implementasi yang tepat, kamu bisa merancang jaringan yang terstruktur, aman, dan mudah dikembangkan sesuai kebutuhan organisasi.
